钢笔工具

钢笔:是由点、线组成的矢量图形,和位图不同,不记录像素信息。

编辑模式:钢笔图形的编辑模式,支持调整路径、锚点、曲线等细节的模式。

锚点:钢笔图形路径上的每个节点。

路径:连接锚点之间的路径。

如何创建钢笔工具

有两种方式可以在操作界面中快速打开「钢笔工具」:

  1. 你可以在顶部「工具栏」中找到「钢笔工具」图标,点击即可。


  2. 你可以使用快捷键 “P”,快速开启「钢笔工具」。

为什么要使用编辑模式

在编辑模式下,您可以对钢笔工具绘制的矢量图形进行再次编辑。您可以通过自由选择、调整矢量图形中的任意点或线,来改变图像的形态,且不会失真。

如何进入编辑模式

有两种方式可以在操作界面中快速进入「编辑模式」:

  1. 双击任意图层即可进入编辑模式。
  2. 选中图层后,点击顶部工具栏的「编辑模式」图标。


如何退出编辑模式

有两种方式可以快速退出「编辑模式」:

  1. 你可按快捷键 Esc 可以直接退出编辑模式;

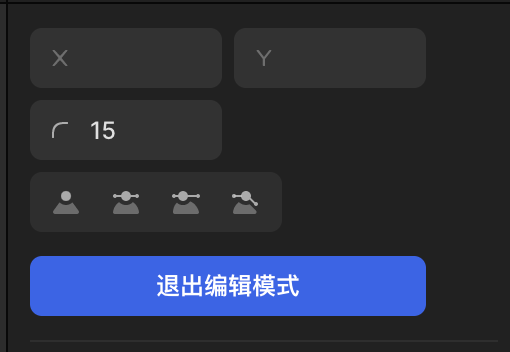

  2. 你可以点击右侧栏「退出编辑模式」按钮。


如何创建曲线

有两种方式可以快速完成曲线的绘制:

  1. 使用「钢笔工具」直接拉出曲线

用钢笔工具在图像中点击一下新建一个锚点--在曲线需要转弯的地方点击鼠标按住不放,移动鼠标调整曲线弯度。在曲线终点按住鼠标不放,调整曲线弯度--双击曲线终点/按enter键完成曲线绘制。img

  1. 将直线修改为曲线
  • 方式1:进入编辑模式--点击矢量图形中的锚点--选择右侧属性栏中的4种曲线「类型」,或使用快捷键:1234,即可修改为相应样式的曲线。
  • 方式2:进入编辑模式--双击矢量图形的锚点,可以直接修改为对称曲线。


4种曲线类型分别为:直角、完全对称、角度对称、不对称

  • 方式3:进入编辑模式--选择上方工具栏的「曲线工具」或者按住 ⌘ Command 键/Ctrl健,再通过拖动控制杆,改变曲线的弧度与方向。


删除锚点或路径

  1. 删除锚点和相连接的路径

    双击选中锚点或路径,按 delete 键完成删除操作


  2. 删除锚点并修复路径

    • 方式1:双击选中锚点,按 Shift + Delete 键,可以在删除锚点后保持路径闭合。
    • 方式2:进入编辑模式--选中钢笔工具--按 ⌥ Option 键删除和修复。img
  3. 裁剪工具删除路径

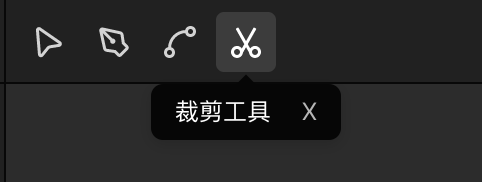

    进入编辑模式--选择「裁剪工具」或者快捷键 X--直接剪掉两个锚点之间的路径。



复制路径

  1. 进入编辑模式--选中路径或锚点,按住 ⌥ Option 键,拖动复制。
  2. 进入编辑模式--使用快捷键 ControlC⌘ CommandC 复制。


修改路径端点的类型

通过钢笔工具创建的路径有闭合路径、开口路径。

  1. 闭合路径

    闭合路径没有端点,因此不支持设置端点样式,但支持填充。

  2. 开口路径

    开口路径可以设置多种样式的端点。


矢量网格

与传统矢量工具不同,MasterGo 的钢笔工具采用的是矢量网格。它没有方向,每个锚点都可连接多条路径而无需创建新的对象,这比使用传统矢量路径工具绘制图形的速度要快得多。
